Drehmoment
bis 3000 Nm

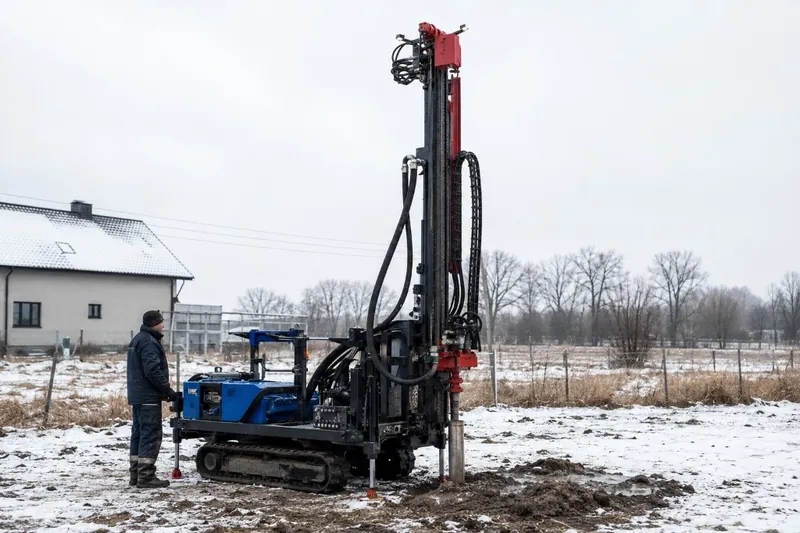

Raupenbohrgerät Universal
Für Betriebe, die ein leichtes Raupengerät mit maximal 2500 kg Masse brauchen.
Kopfdrehzahl
65 oder 130 U/minAusziehkraft
6–10 tBackenöffnung
220 mmArbeitsraum
2500 mmMasse
max. 2500 kgEinsatz
Universal ist ein leichtes Raupenbohrgerät. Zweigängiger Kopf (65 oder 130 U/min), hydraulisches Mastklappen, Masse maximal 2500 kg. Tiefe und Durchmesser dieses Modells legen wir im Angebot fest, für den konkreten Boden.
Vorteile von Universal
- Masse maximal 2500 kg.
- Drehmoment bis 3000 Nm, Kopfdrehzahl 65 oder 130 U/min.
- Ausziehkraft 6–10 t, Arbeitsraum 2500 mm.
- Hydraulisches Mastklappen und Raupenfahrwerk.
Kurzspezifikation
| Maschinentyp | leichtes Raupenbohrgerät |
|---|---|
| Drehkopf | zweigängig, manuelle Gangschaltung mit Dreiwegeventil |
| Gang 1 | 130 U/min, Drehmoment 1500–1800 Nm |
| Gang 2 | 65 U/min, Drehmoment 3000 Nm |
| Drehzahlregelung | stufenlos |
| Spüldurchgang durch die Spindel | Ø63 mm |
| Maximale Backenöffnung | 220 mm |
| Arbeitsraum | 2500 mm |
| Hubkraft des Kopfes | 4–5 t |
| Niederzug- / Andruckkraft des Kopfes | 3–4 t |
| Ausziehkraft (Mastverschiebung) | 6–10 t |
| Andruckkraft (Mastverschiebung) | 2–3 t |
| Hub der Mastverschiebung | ca. 500 mm |
| Mastklappen | hydraulisch |
| Seilwinde | ca. 1–1,5 t |
| Spülpumpe | Kreiselpumpe DAB 65/250/263 |
| Motor | Perkins-Diesel, geplante Leistung ca. 50–55 kW |
| Fahrwerksteuerung | kabelgebunden |
| Masse | maximal 2500 kg |
Vollständige Spezifikation
Drehkopf
| Typ | zweigängig |
|---|---|
| Gangschaltung | manuell, Dreiwegeventil |
| Gang 1 | 130 U/min, 1500–1800 Nm |
| Gang 2 | 65 U/min, 3000 Nm |
| Drehzahlregelung | stufenlos |
| Spindel | schwimmend |
| Spüldurchgang | Ø63 mm |
| Unteres Verbindungsstück | austauschbar |
| Buchsen an der Dichtung | austauschbar |
| Öffnen des Kopfes | manuell, zwei Bolzen (Alternativvariante) |
| Seitliche Kopfverschiebung | endgültig zu bestätigen |
| Hydraulisches Vorkippen des Kopfes (Gestänge horizontal machen) | geplante Lösung, zu bestätigen |
| Flansch-Verbindungsstück an der Spindel | in Prüfung, keine Serieausstattung |
Mast und Vorschub
| Mastarretierung am Rahmen | ja, begrenzt das Pendeln |
|---|---|
| Kopfvorschub | Hydraulikzylinder |
| Kopfführung | Gleiter aus Boramid, PE1000 oder einem Werkstoff mit ähnlichen Eigenschaften |
| Vorschubgeschwindigkeit | regelbar |
| Hubkraft des Kopfes | 4–5 t |
| Niederzug- / Andruckkraft | 3–4 t |
| Hub der Mastverschiebung | ca. 500 mm |
| Ausziehkraft (Mastverschiebung) | 6–10 t |
| Andruckkraft (Mastverschiebung) | 2–3 t |
| Mastklappen | hydraulisch |
| Untere Stabilisierungsplatte | für weichen und nassen Boden |
| Arbeitsraum | 2500 mm |
Backen und Gestängebrechen
| Schließen | von vorn |
|---|---|
| Klemmkraft | regelbar |
| Maximale Arbeitsöffnung der Backen | 220 mm |
| Backen zum Abschneiden von Rohren | ja |
| Stabilisierungsplatten für das Gestänge | an den oberen Backen |
| Backeneinsätze | austauschbar |
| Backen für Futterrohre Ø220 mm | optional |
| Endgültige Backenanordnung | zu bestätigen |
Hydraulik
| System | Zahnradpumpen |
|---|---|
| Steuerung | getrennt: Kopf, Vorschub, Winde, Backen, Abstützungen, Mast |
| Regelung | Vorschubgeschwindigkeit, Backenkraft, Förderstrom und Druck der Spülpumpe |
| Zusätzlicher Ausgang | Schnellkupplungen |
| Hydraulikölkühler | ja |
Spülpumpe
| Typ | Kreiselpumpe |
|---|---|
| Modell | DAB 65/250/263 |
| Druckregelung | ja |
| Maximale Pumpendrehzahl | 3500 U/min bei maximaler Motordrehzahl 2800 U/min |
| Zusätzlicher Spülschlauch | Ø63 mm |
| Ölstromregelung | in Prüfung, zu bestätigen |
Antrieb
| Motor | Perkins-Diesel |
|---|---|
| Geplante Leistung | ca. 50–55 kW |
| Anderer Motor | auf Wunsch des Bestellers möglich |
Fahrwerk und Abstützung
| Fahrwerk | Raupe |
|---|---|
| Fahrsteuerung | kabelgebunden |
| Funksteuerung | Option in Prüfung, zu bestätigen |
| Masse | maximal 2500 kg |
| Abstützungen | vier hydraulische Füße |
| Hintere Füße | zwei, fest |
| Vordere Füße | zwei, seitlich ausklappbar um ca. 300–400 mm |
| Hydraulisches Spreizen der vorderen Abstützungen | Zusatzoption, in Prüfung |
Winde und Gestängehandling
| Winde | Seilwinde, im oberen Mastteil |
|---|---|
| Tragkraft | ca. 1–1,5 t |
| Schlammlöffel-Rüttler | geplante Option, zu bestätigen |
Steuerung und Sicherheit
| Zentrale Steuerkonsole | ja |
|---|---|
| Sicherheitsschalter | ja |
| Sicherheitskäfig | ja |
Zusatzausstattung
| Kraftstofftank | ja |
|---|---|
| Werkzeugkasten oder Batteriekasten | ja |
| Hinterer Anhängerhaken | ja |

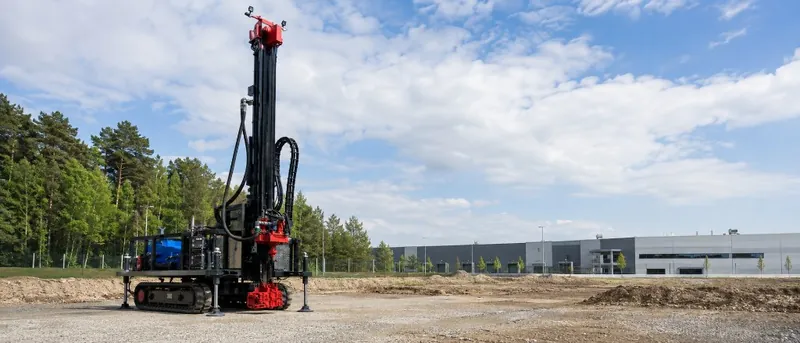

Konstruktion und Baugruppen
Universal ist ein leichtes Raupenbohrgerät. Zweigängiger Kopf, hydraulisches Mastklappen, Spülpumpe DAB 65/250/263 und Perkins-Motor mit geplanter Leistung ca. 50–55 kW.
Serienausstattung
- Raupenfahrwerk
- Zweigängiger Kopf
- Hydraulisches Mastklappen
- Spülpumpe DAB 65/250/263
- Perkins-Motor
- Vier hydraulische Füße
- Seilwinde ca. 1–1,5 t
Optionen
Backen für Futterrohre Ø220 mm — optional. Seitliche Kopfverschiebung, hydraulisches Vorkippen, Funksteuerung, hydraulisches Spreizen der vorderen Abstützungen und Schlammlöffel-Rüttler — zu bestätigen oder geplante Lösungen. Umfang im Angebot.
Transport, Masse und Abmessungen
Masse: maximal 2500 kg. Transportmaße stimmen wir mit der Bestellung ab.

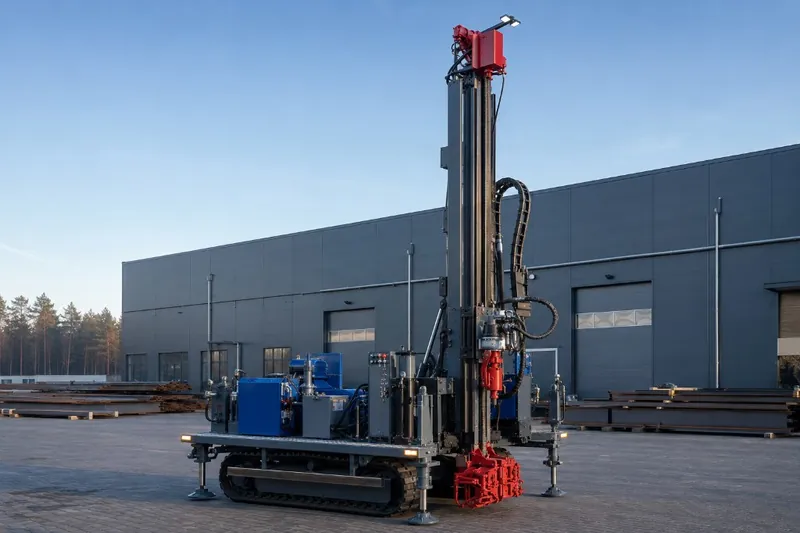

Galerie Universal
Fragen zu Universal
Tiefe und Durchmesser nennen wir im Angebot. Bestätigt sind unter anderem Drehmoment bis 3000 Nm und Masse maximal 2500 kg.
Masse maximal 2500 kg.
Bis 3000 Nm. Gang 1: 130 U/min, 1500–1800 Nm. Gang 2: 65 U/min, 3000 Nm.
Ein leichtes Raupenbohrgerät mit hydraulischem Mastklappen und Spülpumpe DAB 65/250/263.
Universal ist eine leichte Raupe (Masse maximal 2500 kg). Premium ist ein Lkw-Bohrgerät für Wasserbrunnen — bis 250 m bei Ø203 mm.
